Den diskreta utformningen av premium-gångjärn av typ Hahn KT-V 6R betonar skönheten i attraktiva dörrar och övertygar med förstklassigt effektiv monteringsteknik. Gångjärnen som ingår i denna serie uppnådde gångjärnsklass 14 vid proven som utfördes för CE-märkningen. Därmed klarar de mycket höga belastningar och får även användas till utrymningsdörrar. Till och med på dörrar med höga profilkammare sitter gångjärnen fast säkert. Beroende på profilkonstruktionen kan dessa gångjärn stödja en skärmvikt på upp till 160 kg. Alla justeringar kan göras på platsen av en enda person utan att dörrbladet behöver lyftas upp eller tas av. Redan i den praktiska användningen har gångjärnet som kan ställas in steglöst i sex olika riktningar visat sina fördelar.
Material
Tillverkat av strängpressad aluminium
Infästning
Direkt skruvat i karm och dörrblad, optionellt med Hahn cylinderskruv
Utföranden

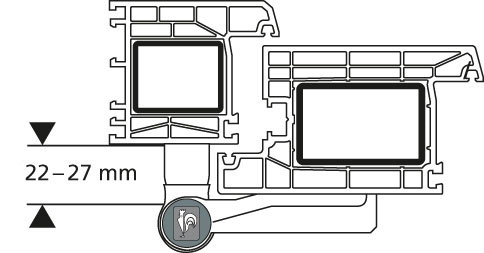

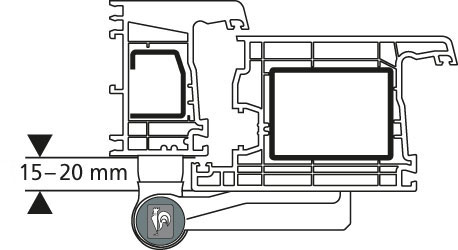

5 måttområden för överfals: 15 - 20 mm, 16,5 - 21,5 mm, 18 -23 mm, 20 - 25 mm och 22 - 27 mm
Belastbarhet
Beroende på profilutförande max. 160 kg
Med infästning KT-FIX beroende på profilutförande upp till 160 kg
Justerbarhet
Ett inhängt dörrblad kan justeras i sex riktningar
Certifikat
CE-certifierat enl. EN 1935:2002, gångjärnsklass 14, SKG 2 Stern
Färgutföranden
Gångjärnen kan levereras i RAL-färgen
P570E0000 = RAL 9010
P570G0000 = RAL 9016
P57050000 = RAL 8077
P570E0F00 = RAL 9010
P570G0F00 = RAL 9016
P57050F00 = RAL 8077
P575E0000 = RAL 9010
P575G0000 = RAL 9016
P57550000 = RAL 8077
P575E0F00 = RAL 9010
P575G0F00 = RAL 9016
P57550F00 = RAL 8077
P580E0000 = RAL 9010
P580G0000 = RAL 9016
P58050000 = RAL 8077
P580E0F00 = RAL 9010
P580G0F00 = RAL 9016
P58050F00 = RAL 8077
P585E0000 = RAL 9010
P585G0000 = RAL 9016
P58550000 = RAL 8077
P585E0F00 = RAL 9010
P585G0F00 = RAL 9016
P58550F00 = RAL 8077
P590E0000 = RAL 9010
P590G0000 = RAL 9016
P59050000 = RAL 8077
P590E0F00 = RAL 9010
P590G0F00 = RAL 9016
P59050F00 = RAL 8077
KT-V 6R: 4 7 7 0 1 4 1 14
service class
4
Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.
durability
7
Class 7: 200,000 test cycles (only door hinges)
weight of test door
7
Class 7: Weight of test door 160 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.
corrosion resistance
4
Klass 4: 240 timmars saltspraytest
intrusion protection
1
Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.
hinge class
14
Class 14: Hinges of this class fulfil demands due to very heavy usage
"Klassifikationen 4 7 7 0 1 4 1 14 står för följande:
Ett gångjärn för (4) mycket hög påkänning som i ett kontinuerligt test har testats med (7) 200 000 cykler, avsett för en dörr med mått upp till (7*) 160 kg, (0) ej lämpat för brand-/rökskydd, uppvisar en (4) korrosionsbeständighet på 240 h och kan användas på (1) inbrottshämmande dörrar.
*)Dessutom omfattade testet 20 cykler med 240 kg och 5 cykler med 360 kg enligt EN 1935 som gav avsedda resultat."
KT-V 6R
KT-N 6R

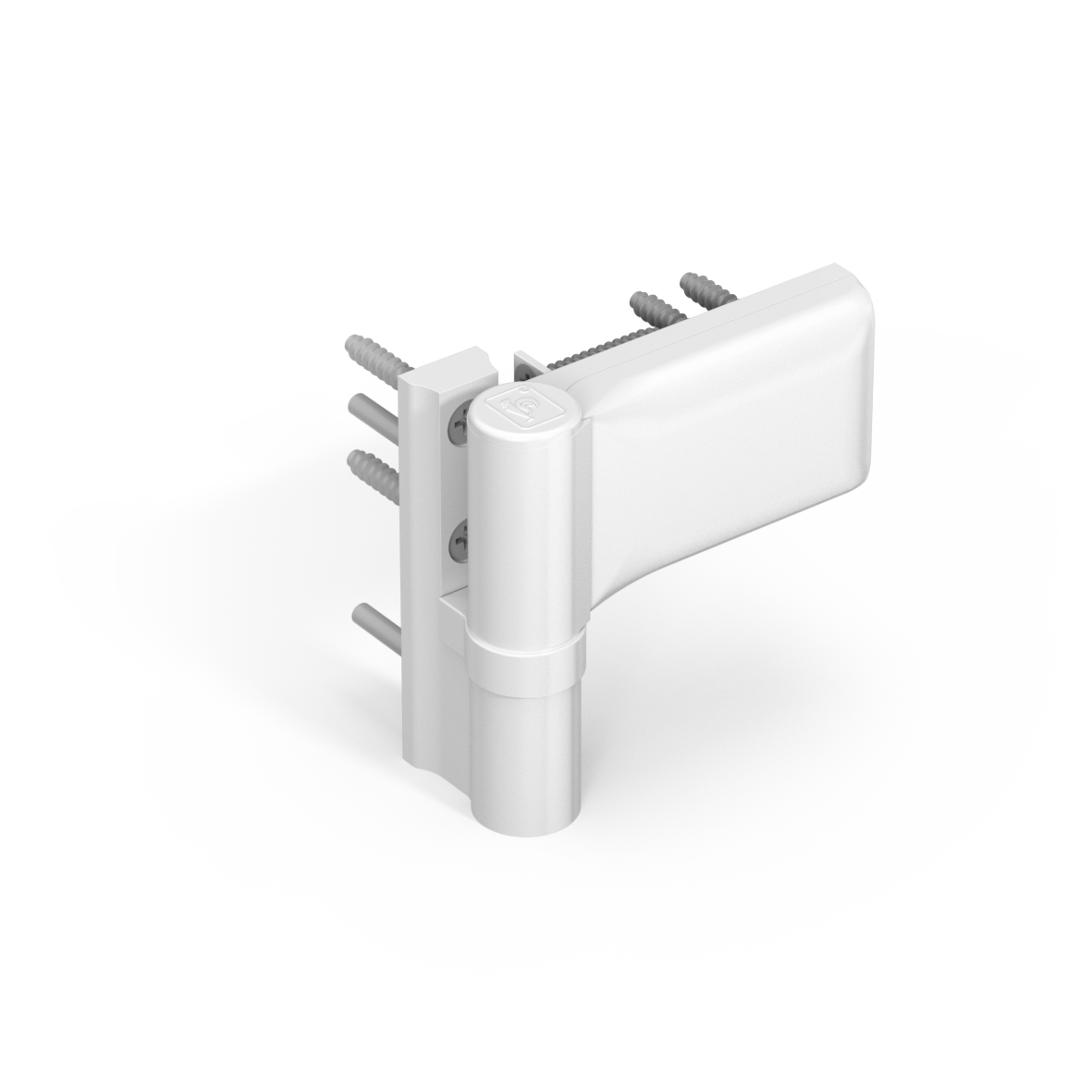

KT-EN
KT-EV
KT-SN
KT-SV
KT-RKN, TVÅDELAT
KT-RKN, TREDELAT
KT-RKV, TVÅDELAT
KT-RKV, TREDELAT
KT-RN, tvådelat
KT-RN, tredelat
KT-RV, tvådelat
KT-RV, tredelat
Produktbroschüre - KT-V 6R - SE
PRESTANDA FÖRKLARINGAR AV ALLA PRODUKTER
