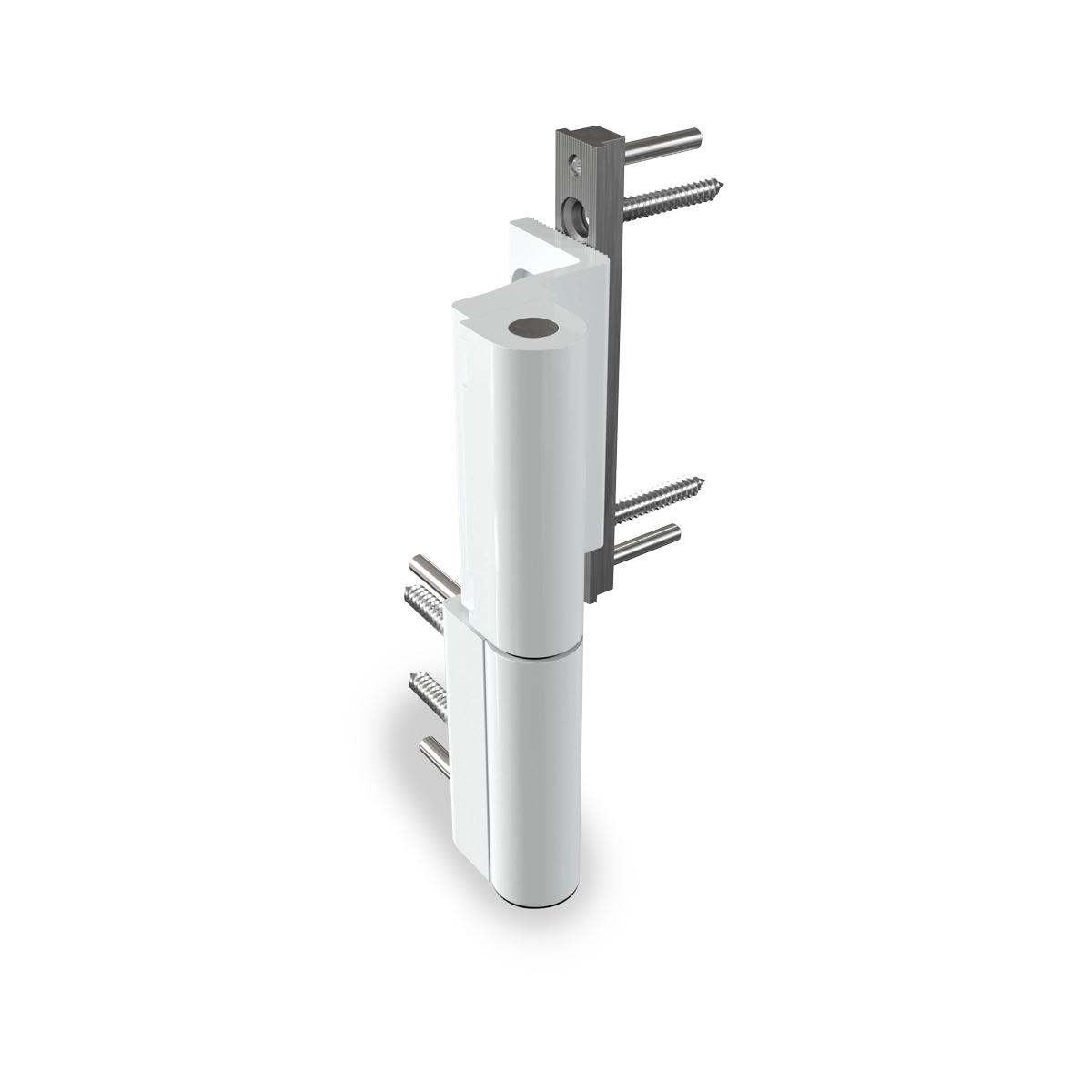

KT-RV, tvådelat
- Stark nog för vinge vikter upp till 120 kg
- 22 mm banddiameter
- Även efter justering finns det ingen rullförskjutning
- Dörrremmar är i stort sett förmonterade
- Din vänster/DIN kan användas lika på höger sida
Den nya Hahn KT-RV skruvas in i vecket och ersätter den tidigare KT-R-kranen. Förutom en modernare kontur är den nya bältesversionen nu justerbar i sex riktningar utan rullförskjutning. Inställningen utförs vertikalt och horisontellt kontinuerligt, enligt vad som krävs. Genom att vrida lagerbussningen kan tätningstrycket justeras med ± 0,5 mm. Beroende på vilken systemprofil som används bär 2-delsversionen upp till 120 kg.
Installationen utförs via systemanpassade monteringsplattor. Standardbredden på Euronut är 16 mm och 20 mm. För en ännu bättre look finns bandet även i silver EV1 som standardfärg. En 100 % tydlig passage säkerställer att en KT-RV-kran är det vackraste valet även på sjukhus, för rullstolsvänliga åtkomster och överallt där stor belastning rör sig.
MATERIAL
Tillverkad av extruderad aluminium

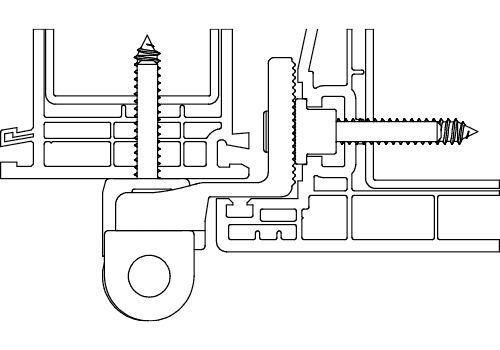

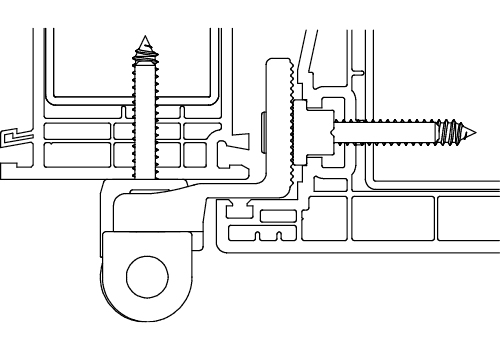

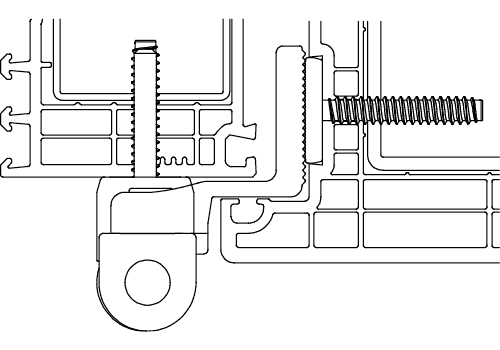

TYP AV FÄSTNING
Direkt montering i ramar och vingar
LASTKAPACITET
Beroende på profildesign max. 120 kg
JUSTERBARHET
Gångjärnsdörrblad justerbart i 6 riktningar:
• Steglös horisontell inställning ± 3 mm
• Höjdinställning steglös + 3 mm/- 1 mm
• Inställning av tätningstryck ± 0,5 mm
INTYG
• CE-certifierad enligt EN 1935:2002, bandklass 14 (i provning)
• SKG 2 stjärnor
FÄRGBEHANDLINGAR
Band finns i EV1 och RAL färger
K73110000 = EV1 svarta plastdelar
K731G0000 = RAL 9016 vita plastdelar
K73150000 = RAL 8077 svarta plastdelar
K73190000 = specialfärg, t.ex. silvermetalliska 003 svarta plastdelar
K73110001 = EV1 svarta plastdelar
K731G0001 = RAL 9016 vita plastdelar
K73150001 = RAL 8077 svarta plastdelar
K73190001 = specialfärg, t.ex. silvermetalliska 003 svarta plastdelar
K73110002 = EV1 svarta plastdelar
K731G0002 = RAL 9016 vita plastdelar
K73150002 = RAL 8077 svarta plastdelar
K73190002 = specialfärg, t.ex. silvermetalliska 003 svarta plastdelar
K73310003 = EV1 svarta plastdelar
K733G0003 = RAL 9016 vita plastdelar
K73350003 = RAL 8077 svarta plastdelar
K73390003 = specialfärg, t.ex. silvermetalliska 003 svarta plastdelar
KT-RV, tvådelat: 4 7 7 0 1 0/4(5*) 1 14
service class
4
Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.
durability
7
Class 7: 200,000 test cycles (only door hinges)
weight of test door
7
Class 7: Weight of test door 160 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.
corrosion resistance
0/4(5*)
intrusion protection
1
Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.
hinge class
14
Class 14: Hinges of this class fulfil demands due to very heavy usage
Lämpat för användande på dörrar i räddningsvägar
* Klass 5 EN 1670:2007 / AC:2008l. EN 1670:2007 / AC:2008
