Vidareutvecklingen av Hahn Serie 60 AT optimerar designen och perfektionerar tekniken. Dörrtillverkaren kombinerar yr mångfalden av monteringsvarianterna just det gångjärn han behöver för sin situation. Enkammarsystem används med profilförstärkningsplattan. Till flerkammarsystem med en materialtjocklek från och med 1,6 mm är Hahn ankerskruven det optimala valet.
Speciella krav så som tryckkänsliga eller fanerade profiler klarar man perfekt med Hahn skruvankaren.
Genom konstruktionella förändringar kan dörrbladet med den nya varianten justeras horisontellt med ± 2,5 mm. I höjdled är dörrbladet fortfarande justerbart med + 3 mm och – 2 mm. Den för dörrtillverkaren mest underlättande förändringen är att tätningstrycket i dem flesta fall kan justeras utan att dörren måste tas ner.
Material
Tillverkad i stränpressad aluminium
Monteringsalternativen

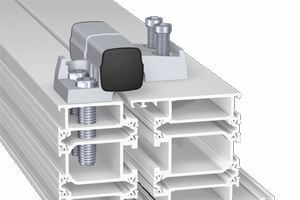

Montering med ankerskruv, skruvankare eller förstärkningsplattor
Utföranden
Två vridpunkter: 20 mm och 36 mm
Bärighet
Beroende på profilens utförande max. 140 kg
Justering
Dörrbladet justerbar i 6 riktningar
Färgvarianter
Gångjärn tillgänglig i anodiserade och RAL-färger
Öppningsvinkel
>180°
SERIE 60 AT TVÅDELAT: 4 7 7 0 1 4 0 14
service class
4
Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.
durability
7
Class 7: 200,000 test cycles (only door hinges)
weight of test door
7
Class 7: Weight of test door 160 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.
corrosion resistance
4
Klass 4: 240 timmars saltspraytest
intrusion protection
0
class 0: not suited for use on intrustion-resistant doors
hinge class
14
Class 14: Hinges of this class fulfil demands due to very heavy usage
Klassifikationen 4 7 7 0 1 5 1 14 står för följande:
Ett gångjärn för (4) mycket hög påkänning som i ett kontinuerligt test har testats med (7) 200 000 cykler, avsett för en dörr med mått upp till (7) 160 kg, (0) ej lämpat för brand-/rökskydd, uppvisar en (5) korrosionsbeständighet på 480 h och kan användas på (1) inbrottshämmande dörrar. Dessutom omfattade testet 20 cykler med 320 kg och 5 cykler med 480 kg enligt EN 1935 som gav avsedda resultat.
