KT-RN, tredelat
- Inget förseglingsavbrott
- Stark nog för vinge vikter upp till 160 kg
- 22 mm banddiameter
- Även efter justering finns det ingen rullförskjutning
- Dörrremmar är i stort sett förmonterade
- Din vänster/DIN kan användas lika på höger sida
Lågenergi och höga värmeisoleringsvärden är nyckelorden som tillverkare av dörrar av plastprofiler för närvarande följer med i varje produktionssteg. Energioptimerade systemprofiler med flera densitetsnivåer bidrar till att hålla kyla ute och värmeenergi i lägenheten. Den 3-delade KT-RN-kranen följer denna utveckling genom att alltid lämna tätningen oskadd och bevara det eftertraktade utseendet på ett smalt rullband. Med endast 22 mm bältesdiameter är det en av de smalaste versionerna av marknaden.
Beroende på profilsituationen bär den upp till 160 kg. I testet för CE-certifikatet enligt EN 1935:2002 nådde dörrbältet klass 14 och är därför konstruerat för dörrar med mycket hög belastning. Dörrbandet av strängpressad aluminium är till stor del förmonterat av processorn. Den kan användas utan ändringar DIN vänster och DIN höger. Med en standardversion tjänar KT-RN de vanligaste profilversionerna med ett vinkelrätt omslag på 16,5-26,0 mm.
MATERIAL
Tillverkad av extruderad aluminium
TYP AV FÄSTNING

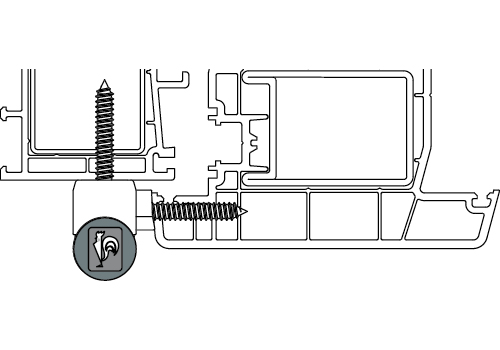

Direkt montering i ramar och vingar
PRESENTATION
Detektionsområde 16,5 – 26,0 mm
LASTKAPACITET
Beroende på profildesign max. 160 kg
JUSTERBARHET
Dörrvinge justerbar i 6 riktningar:
• Steglös horisontell inställning ± 3 mm
• Höjdjustering oändligt ± 3 mm
• Inställning av tätningstryck ± 0,4 mm
INTYG SOM HÅLLER PÅ ATT UTARBETAS
• CE-certifierad enligt EN 1935:2002, bandklass 14
(i provning)
• SKG 2 stjärnor(i test)
FÄRGBEHANDLINGAR
Band finns i silver EV1 och RAL färger
K77110000 = EV1 svarta plastdelar
K771E0000 = RAL 9010 vita plastdelar
K771G0000 = RAL 9016 vita plastdelar
K77150000 = RAL 8077 svarta plastdelar
K77140000 = RAL 9010 svarta plastdelar
K77160000 = RAL 9016 svarta plastdelar
Artikelnummer efter förfrågan
KT-RN, tredelat: 4 7 7 0 1 4 (5*) 1 14
service class
4
Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.
durability
7
Class 7: 200,000 test cycles (only door hinges)
weight of test door
7
Class 7: Weight of test door 160 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.
corrosion resistance
4 (5*)
intrusion protection
1
Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.
hinge class
14
Class 14: Hinges of this class fulfil demands due to very heavy usage
The classification 4 7 7 0 1 4 (5*) 1 14 means:
A door hinge for (4) very heavy usage, which has undergone endurance testing of (7) 200,000 cycles, for a door with dimensions of up to (7) 160 kg, not suited for (0) fire and smoke protection, possesses a (4) corrosion resistance of 240 h and can be used on (1) intrusion-resistant doors.
Suitable for use on emergency exit doors.
*) Class 5 in accordance with DIN EN 1670:2007/AC:2008
