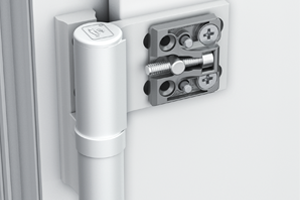

Lätta dörrar med smala profilbredder är alltid en speciell utmaning för dörrtillverkare. Hahn KT-SV garanterar att dörrblad vars vikt inte överstiger 80 kg fortfarande hänger rakt. Detta gångjärn har tre underläggsbredder på 12, 15 och 20 mm, och övertygar med sina högvärdiga material och genomtänkta bearbetning. Såväl monteringen i verkstaden som justeringen på byggarbetsplatsen går snabbt och lätt. Sedan 2010 erbjuder vi alternativet KT-SV med sjävborrande skruvar.Dett gör att montage tiden förskortas väsentligt.Fastän gångjärnet ofta används till sidoentrédörrar är det ändå CE-certifierat - till och med i gångjärnsklass 12 för mycket hög belastning.
Material
Tillverkat av strängpressad aluminium
Infästning
Direkt skruvat i karm och dörrblad, optionellt med Hahn cylinderskruv
Självborrande fästskruvar
Utföranden

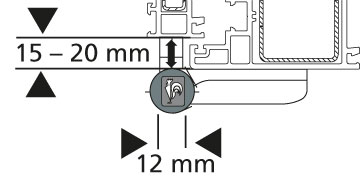

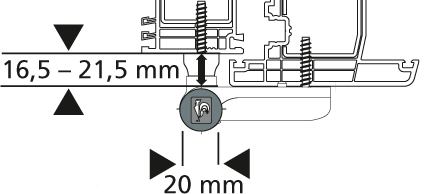

3 måttområden för överfals: 15 - 20 mm, 18 -23 mm, 22 - 27 mm
Belastbarhet
Beroende på profilutförande max. 80 kg
Justerbarhet
Ett inhängt dörrblad kan justeras i 6 riktningar
Certifikat
CE-certifierat enl. EN 1935:2002, gångjärnsklass 12
Färgutföranden
Gångjärnen kan levereras i RAL-färger
P307E0001 = RAL 9010
P307G0001 = RAL 9016
P30750001 = RAL 8077
P307E0045 = RAL 9010
P307G0045 = RAL 9016
P30750045 = RAL 8077
P307E0013 = RAL 9010
P307G0013 = RAL 9016
P30750013 = RAL 8077
P307E0047 = RAL 9010
P307G0047 = RAL 9016
P30750047 = RAL 8077
P307E0002 = RAL 9010
P307G0002 = RAL 9016
P30750002 = RAL 8077
P307E0050 = RAL 9010
P307G0050 = RAL 9016
P30750050 = RAL 8077
P307E0010 = RAL 9010
P307G0010 = RAL 9016
P30750010 = RAL 8077
P307E0046 = RAL 9010
P307G0046 = RAL 9016
P30750046 = RAL 8077
P307E0030 = RAL 9010
P307G0030 = RAL 9016
P30750030 = RAL 8077
P307E0048 = RAL 9010
P307G0048 = RAL 9016
P30750048 = RAL 8077
P307E0080 = RAL 9010
P307G0080 = RAL 9016
P30750080 = RAL 8077
P307E0081 = RAL 9010
P307G0081 = RAL 9016
P30750081 = RAL 8077
P307E0056 = RAL 9010
P307G0056 = RAL 9016
P30750056 = RAL 8077
P307E0057 = RAL 9010
P307G0057 = RAL 9016
P30750057 = RAL 8077
P307E0021 = RAL 9010
P307G0021 = RAL 9016
P30750021 = RAL 8077
KT-SV: 4 7 5 0 1 4 1 12
service class
4
Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.
durability
7
Class 7: 200,000 test cycles (only door hinges)
weight of test door
5
Class 5: Weight of test door 100 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.
corrosion resistance
4
Klass 4: 240 timmars saltspraytest
intrusion protection
1
Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.
hinge class
12
Class 12: Hinges of this class fulfil demands due to very heavy usage
"Klassifikationen 4 7 5 0 1 4 1 12 står för följande:
Ett gångjärn för mycket hög (4) påkänning som i ett kontinuerligt test har testats med 200 000 (7) cykler, med 100 kg (5*), inte (0) är lämpat för brand- och rökskydd, femte siffran står alltid (1) för brukssäkerhet, korrosionsbeständighet av högsta klass med 240 h (4), som kan användas på inbrottshämmande dörrar (1) och uppvisar gångjärnsklass (12).
*) Dessutom omfattade testet 20 cykler med 200 kg och 5 cykler med 300 kg enligt EN 1935 som gav avsedda resultat."
